結構特點

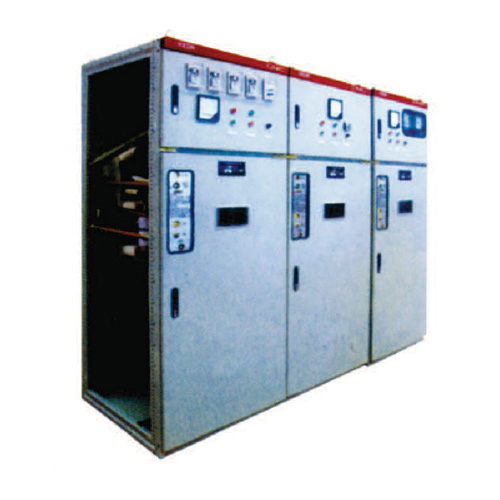

HXGN15-12型交流金屬封閉環網開關設備簡稱環網柜，是為城市電網改造和建設而需要設計的新型開關設備。環網柜采用金屬封閉箱式結構，主開關與柜體為固定安裝。整個環網柜可分為上下兩部分，柜的上部包括母線室、開關室、低壓室，與下部電纜室（出線柜含熔斷器）分隔開，以避免相互影響。既提高了安全性又便于安裝、檢修，還能在必要時整體更換上部單元。

整體外形尺寸：寬度可根據回路方案在375-1000m之間靈活設計，深度尺寸為960mm,高度為1600mm或1800mm.

1. 電纜室：用于電纜連接可裝入熔斷器、避雷器、電流互感器、下接地開關、柜門配有觀察窗和安全聯鎖裝置。

2. 開關室：內裝一個三工位負荷開關（SF6），并可根據客戶要求裝設氣體密度和氣體密度繼電器。

3. 母線室：母線室布置在柜的上部，三相主母線水平布置，貫穿整排開關柜。

4. 低壓室：裝有帶位置指示器的彈簧操動機構和機械聯鎖裝置。

訂貨須知

定貨時用戶需提供下列技術資料：

1. 主接線方案編號及單線系統圖、排列圖、平面布置圖

2. 開關柜的外形尺寸
3. 備品、備件的選用
4. 面板開孔圖
