高壓固態軟啟動器又稱高壓固態軟啟動裝置，是一款新型且理想的高壓電機起動及保護設備，主要適用于10KV以下的中高壓電動機。該產品具有體積小，功耗低，高可靠性，高靈敏度，無觸點，免維護，無環境污染，安裝方便等優點?，F(xiàn)已在機械制造、水泥生產、冶金、礦山、采油、化工、水處理、石化等行業泵、風機、抽油機、空氣壓縮機、球磨機、起重機、壓縮機、破碎機、傳送機、升降機、離心機、軋鋼機等多種負載上得到廣泛應用。 將逐步淘汰液態高壓軟起動器。
高壓固態軟啟動器由可控硅模塊、光纖觸發部件、真空開關部件、信號采集與保護部件、可控硅保護部件、系統控制與顯示部件6大模塊部件組成，這些模塊具體在哪個位置，各包含哪些元器件，都起到什么作用呢？帶著這些問題，源創帶大家一一了解：
可控硅模塊：每相中采用相同參數的可控硅串并聯安裝在一起。根據所使用電網的峰值電壓要求，選擇可控硅串聯的數量不同。
控硅保護部件：主要包括由RC 網絡組成的過電壓吸收網絡、由均壓?jiǎn)卧M成的均壓保護網絡。
光纖觸發部件：采用強觸發脈沖電路，保證觸發的一致性和可靠性；利用光纖觸發進行可靠高低壓隔離。
真空開關部件：在起動完成后，三相真空旁路接觸器（或真空斷路器）自動吸合，電動機投入電網運行。
信號采集與保護部件：通過電壓互感器、電流互感器、避雷器、零序電流互感器對主回路電壓、電流信號進行采集，主CPU控制并進行相應保護。
系統控制與顯示部件：32位ARM 核微控制器執行中心控制、LCD 液晶觸摸屏顯示，可顯示三相電壓、電流，故障信息、運行狀態等。

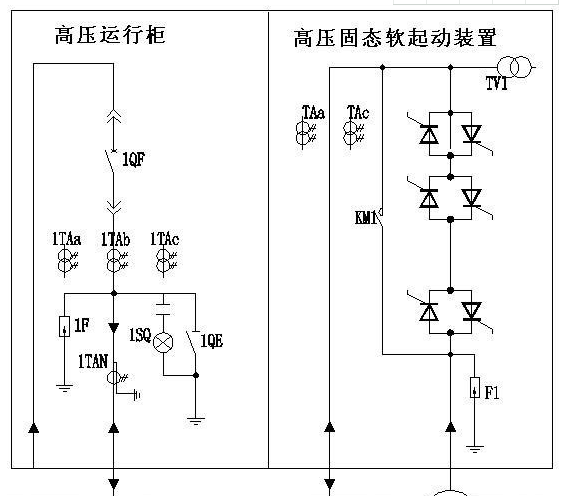

高壓固態軟啟動器的工作原理圖
