LBB型用于10KV線路，主要由交流真空接觸器、全密封高壓并聯電容器、高壓控制器、無線電流互感器(或戶外柱上式電流互感器)、電壓互感器、避雷器、聯接母線等組成。電流信號的測量采用戶外柱上式電流互感器或無線電流互感器，電壓互感器V型接于真空開關之前，用來測量母線的電壓，通過電壓、電流計算無功功率。用無線發送和接收電流信號或戶外電流CT至高壓無功控制器作為電流采樣。
自動投切原理：測量電源側母線電壓和電流，計算網絡的無功功率Q1，根據無功功率與電容器設定門限相比較進行自動投切，當Q1大于投入門限Qt時，經過設定延時，裝置投入運行；當Q1大于切除門限Qq時，（電容器投入過補償的容量，此時功率因數應為負值）經過設定延時后，裝置退出運行。
根據母線的實際運行參數，適當改變Qt、Qq的設定值，以取得更佳經濟效益，且保證裝置不發生投切震蕩。
2、使用條件
海拔高度：≤1500m
環境溫度類別：-40/A，-25/B 45℃（戶內）60℃（戶外）
相對濕度：40℃（或45℃）時，20%～90%
安裝場所應無有害氣體及蒸汽，且無導電性塵埃。
安裝場地應無劇烈震動和沖擊。
3、主要參數
額定電壓10kV和6kV兩種。
控制方式：電壓、無功功率、時段。
測量精度：電壓誤差≤0.5％，電流誤差≤1％，無功、有功誤差≤1％，功率因數±2％。
具有過流、過壓、欠壓、缺相保護功能，補償裝置從電網斷開后，經內部放電部件自動將殘余電壓降低到50V以下。

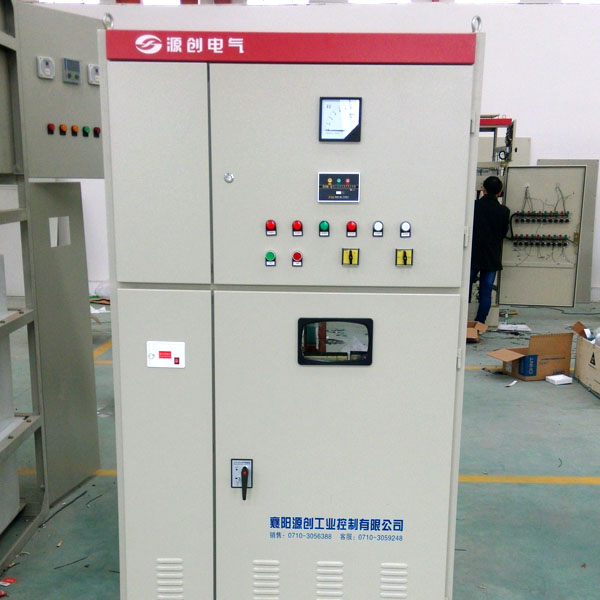

裝置采用立式箱式結構，柜體可以用鋼板或不銹鋼板，它可以安裝在高于三米兩根立式水泥桿的安裝架上，防護等級IP3L3。
