在測量交變電流的大電流時,為便于二次儀表測量需要轉換為比較統一的電流（我國規定電流互感器的二次額定為5A），另外線路上的電壓都比較高如直接測量是非常危險的。

電流互感器就起到變流和電氣隔離作用，電流互感器就是升壓(降流)變壓器. 它是電力系統中測量儀表、繼電保護等二次設備獲取電氣一次回路電流信息的傳感器，電流互感器將高電流按比例轉換成低電流，電流互感器一次側接在一次系統，二次側接測量儀表、繼電保護等。

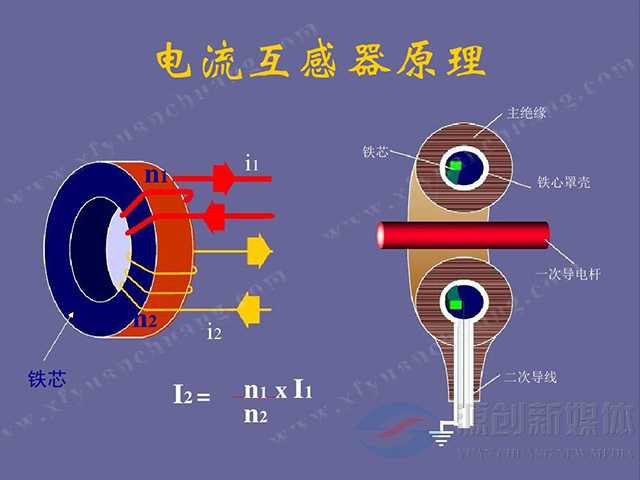

1次側只有1到幾匝，導線截面積大，串入被測電路。2次側匝數多,導線細,與阻抗較小的儀表(電流表/功率表的電流線圈)構成閉路。

電流互感器的運行情況相當于2次側短路的變壓器，一般選擇很低的磁密(0.08-0.1T),并忽略勵磁電流，則I1/I2=N2/N1=k。

電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比

勵磁電流是誤差的主要根源。0.2/0.5/1/3,1表示變比誤差不超過1%。

電流互感器銘牌標志

電流互感器型號由以下幾部分組成，各部分字母、符號表示內容：

第一個字母：L——電流互感器。

第二個字母：F——風壓式；M——母線式(穿芯式)。

第三個字母：C——瓷絕緣式；Z——澆注式。

第四個字母：B——保護；D——差動。

第一個字母：數字——電壓等級(kV)。

例如 LMZ—0.66表示用環氧樹脂澆注的穿芯式電流互感器 0.66kV。

額定工作電壓，互感器允許長期運行的最高相同電壓有效值。

額定一次電流，作為互感器性能基準的一次電流值。

額定二次電流，作為互感器性能基準的二次電流值，通常為5A或1A。

額定電流比，額定一次電流與額定二次電流之比。

額定負荷，確定互感器準確級所依據的負荷值。電流互感器二次K1、K2端子以外的回路阻抗都是電流互感器的負荷。通常以視在功率伏安或以阻抗歐姆表示。

額定功率因數，二次額定負荷阻抗的有功部分與額定阻抗之比。

準確度等級，在規定使用條件下，互感器的誤差在該等級規定的限值之內電力工程中計量常用的等級有0.2、0.5、0.2S、0.5S等。

注意事項：

副邊繞組必須可靠接地，以防止由于絕緣損壞后，原邊高電壓傳入危及人身安全。

復變絕對不允許開路。開路時互感器成了空載狀態，磁通高出額定時許多(1.4-1.8T),除了產生大量鐵耗損壞互感器外，還在副邊繞組感應出危險的高壓，危及人身安全。

電流互感器安裝時，應考慮精度等級。精度高的接測量儀表，精度低的用于保護。選擇時應予注意。

電流互感器安裝時，應注意極性（同名端），一次側的端子為L1、L2（或P1、P2），一次側電流由L1流入，由L2流出。而二次側的端子為K1、K2（或S1、S2）即二次側的端子

由K1流出，由K2流入。L1與K1，L2與K2為同極性（同

名端），不得弄錯，否則若接電度表的話，電度表將反轉。

電流互感器一次側繞組有單匝和多匝之分，LQG型為單匝而使用LMZ型（穿心式）時則要注意銘牌上是否有穿心數據，若有則應按要求穿出所需的匝數。注意：穿心匝數是以穿

過空心中的根數為準，而不是以外圍的匝數計算（否則將誤差一匝）。

電流互感器的二次繞組有一個繞組和二個繞組之分，若有二個繞組的，其中一個繞組為高精度（誤差值較?。┑囊话阕鳛橛嬃渴褂茫硪粋€則為低精度（誤差值較大）一般用

于保護。

電流互感器的聯接線必須采用2.5mm2的銅心絕緣線聯接，有的電業部門規定必須采用4mm2的銅心絕緣線，但一般來說沒有這種必要（特殊情況除外）。

電流互感器的接線方式

電流互感器主要有以下四種接線方式:

(1)完全星形接線。

(2)兩相兩繼電器不完全星形接線。

(3)兩相一繼電器電流差接線。

(4)三角形接線。

(5)三相并接以獲得零序電流。

電壓互感器和電流互感器在作用原理上的區別

主要區別是正常運行時工作狀態很不相同，表現為：

1)電流互感器二次可以短路，但不得開路；電壓互感器二次可以開路，但不得短路；

2)相對于二次側的負荷來說，電壓互感器的一次內阻抗較小以至可以忽略，可以認為電壓互感器是一個電壓源；而電流互感器的一次卻內阻很大,以至可以認為是一個內阻無窮大的電流源。

3)電壓互感器正常工作時的磁通密度接近飽和值，故障時磁通密度下降；電流互感器正常工作時磁通密度很低，而短路時由于一次側短路電流變得很大，使磁通密度大大增加，有時甚至遠遠超過飽和值。

電流互感器的極性

電流互感器在交流回路中使用，在交流回路中電流的方向隨時間在改變。電流互感器的極性指的是某一時刻一次側極性與二次側某一端極性相同，即同時為正、 或同時為負

，稱此極性為同極性端或同名端，用符號"*"、"-" 或"."表示。（也可理解為一次電流與二次電流的方向關系）。 按照規定，電流互感器一次線圈首端標為 L1，尾端標為

L2； 二次線圈的首端標為 K1，尾端標為 K2。在接線中 L1 和 K1 稱為同極性端，L2 和 K2 也為同極性端。電流互感器同極性端的判別與耦合線圈的極性判別相同。較簡單

的方法例如用 1.5V 干電池接一次線圈，用一高內阻、 大量程的直流電壓表接二次線圈。當開關閉合時，如果 發現電壓表指針正向偏轉，可判定 1 和 2 是同極性端， 當

開關閉合時，如果發現電壓表指針反向偏轉，可判定1 和 2 不是同極性端。

電流互感器運行中應注意的問題

（1）電流互感器在運行中二次側不得開路，一旦二次側開路,，由于鐵損過大，溫過高而燒毀，或使 副繞組電壓升高而將絕緣擊穿，發生高壓觸電的危險。所以在換接儀表

時如調換電流表、有功表、無功表 等應先將電流回路短接后再進行計量儀表調換。當表計調好后，先將其接入二次回路再拆除短接線并檢查表計是否正常。如果在拆除短接

線時發現有火花，此時電流互感器已開路，應立即重新短接，查明計量儀表回路確無開路現象時，方可重新拆除短接線。在進行拆除電流互感器短接工作時，應站在絕緣皮墊

上， 另外要考慮停用電流互感器回路的保護裝置，待工作完畢后，方可將保護裝置投入運行。

（2）如果電流互感器有嗡嗡聲響，應檢查內部鐵心是否松動，可將鐵心螺栓擰緊。

（3）電流互感器二次側的一端，外殼均要可靠接地。

（4）當電流互感器二次側線圈絕緣電阻低于 10~20 兆歐時，必須進行干燥處理，使絕緣恢復后，方可使用。
