現在我們來分析一下水阻柜，也可以說是水阻起動柜，在這里水阻柜就可以說是水阻起動柜，也可以說是液體電阻起動柜，這樣說法都是正確的，必定他的名字有好幾種，有俗話水阻柜，有專業用語液體電阻起動柜。



  水阻起動柜是大功率高壓電機起動時工作的裝備，那么我們首先要分析一下水阻起動柜的主要作用，水阻柜主要起分壓和限流作用，起動過程中，液態電阻阻值在預定的時間內自動實現由大到小無級變化，直到接近為零時，液阻自動切除，電動機投入運行。這樣才是一個合理的分析結果。



那么水阻起動柜那的優勢在那里呢，起動電流小，一般為額定電流的1.5～3.5倍，降低電機的發熱,有效延長電機使的用壽命;

液體電阻起動柜他在起動平滑無沖擊，起動電壓降在8％以?xún)?nèi)，對電網影響??；

水阻柜不受電網電壓波動和負載變化的影響，可確保一次起動成功，并可連續起動3次以上;

水阻柜配有完善的報警提示功能和電機保護功能；

結構簡單，操作自動化，維護方便;

可以采用PLC控制或繼電器控制，也可實現兩種方式轉換;

水阻柜根據用戶要求可以實現閉環控制。

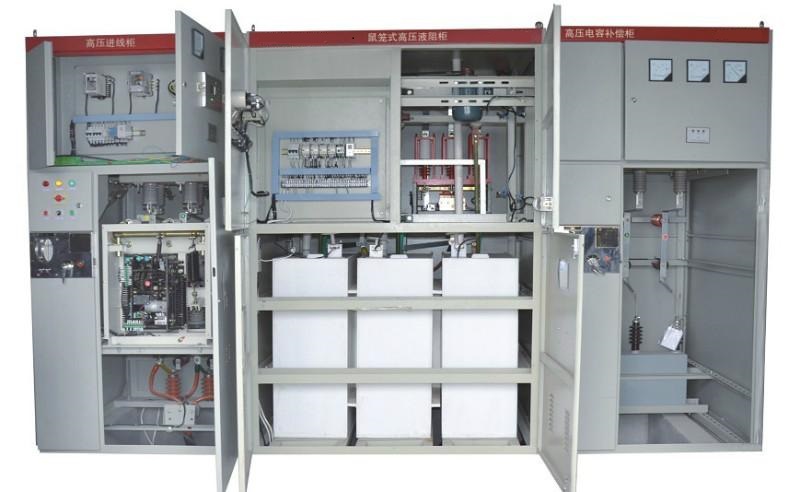

ZYQL系列籠型電機水阻柜是在高低壓鼠籠式（同步）電機的定子回路中串入起分壓和限流作用的特種液體電阻，在完成起動過程中，液體電阻值在設定的時間內自動實現由大到小的無級變化，從而使加在電機定子上的電壓逐步升高，當電動機的轉速接近額定轉速時，液體電阻自動切除，投入全壓運行，從而實現電動機的低電流平穩軟起動。該產品可廣泛應用化工、化肥、冶金、造紙、制藥、建材、礦山等行業的鼠籠式電機的起動。

推薦方案為我公司依據保證安全、技術符合、經濟實用的原則提供的優先方案，但因用戶現場需要的差異，也有用戶采用特殊的方案。



了解了這么多，大概各位已經針對這個起動柜有了一定的了解，那么我們現在來看看型號對比和用途對比，詳細介紹電壓，功率指數，介紹。



 額定電壓(KV)            3，6，10

最高電壓(KV)            3 .5,6. 9，11 .5

 一分鐘工頻耐受電壓(KV)  25，30/32，38，42(相對地)

 一分鐘工頻耐受電壓(KV)  12，15，18(相間)

起動電流(V)              q：1.5~3 .5le

起動時間(S)              10~60~120(現場可調)

 電液正常工作溫度(℃)     5~70

 連續起動次數(次)         5~7

環境溫度：-40℃~+50℃；

空氣相對濕度：≤90％；

海拔高度：≤2000 m(海拔2000m以上的可根椐具體工況特殊設計)；

地面傾斜度 ：≤5°；

安裝地點無火災、爆炸危險、化學腐蝕及劇烈振動。



以上部分就是針對水阻柜的一些功率介紹，那么下面我們來看看他的型號都有哪些，作用都是干什么的，水電組啟動柜。



水阻柜型號：繞線式電機水阻柜，鼠籠式電機水阻柜、同步電機水阻柜，常見的水阻柜型號有：YDQ5-0.2、YDQ5-0.4、YDQ5-0.6、YDQ5-1.0、YDQ5-2.0、YDQ5-3.0、YDQ5-4.0、YDQ6-1.0、YDQ6-2.0、YDQ6-3.0、YDQ6-4.0、YDQ6-5.0、YDQ6-6.0、GZYQ1、GZYQ2、GZYQ3、GZYQ2、ZYQ1、ZYQ2、TYQ1、TYQ2、TYQ3、XRQ、XLQG、TYQ6、TYQL、

訂貨時請?zhí)峁┮韵沦Y料:

電機型號、額定功率、額定電壓、額定電流、定子接法(Y／△)星點可否打開;

柜體表面顏色;

一次開關柜配置，參考一次方案圖，選擇一次方案；





以上部分都是基本型號對比，如果有需要請直接聯系我公司，源創電氣公司。
