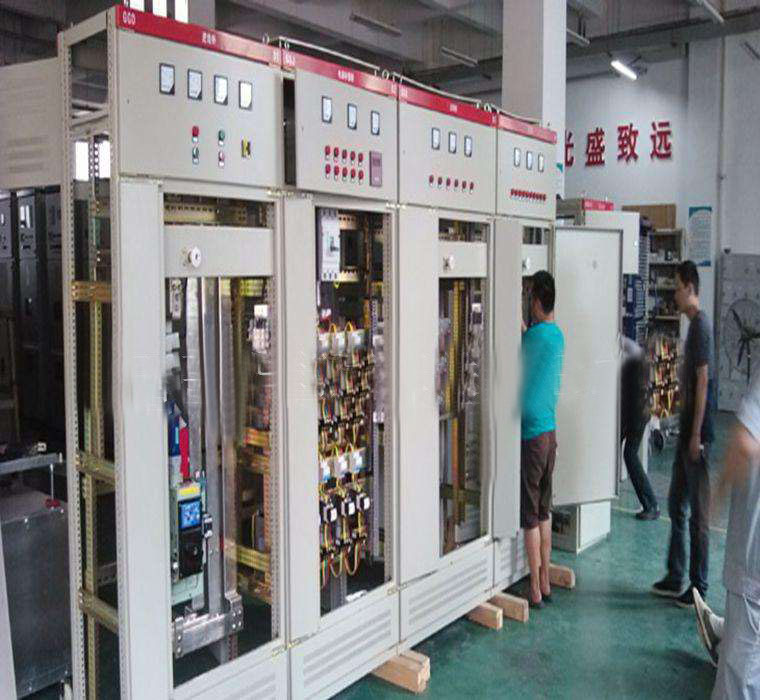

那么我們在安裝高低壓開關柜的時候一定要看好說明書，有的時候一定要檢測好這些設備，安裝過程中也是要仔細的觀察這些設備的應用說明才是一個合理的安裝方法，那么下面我們就來介紹一下高低壓開關柜的檢查介紹與分析，也只有分析 好這些設備才能夠更好的安裝高低壓配電柜的。



一、高低壓開關柜體裝配檢查：

1、高低壓開關柜柜體寬、深、高尺寸符合圖紙要求，對角線尺寸偏差≤±2mm;柜體其他關鍵部位尺寸符合要求；

2、高低壓開關柜柜體各類連接件、安裝版、吊環等，安裝正確，連接緊固。

3、高低壓開關柜前后門開啟、關閉自如，門開啟角度>90°.

4、高低壓開關柜柜體油漆件無劃傷、裂紋、起泡等現象，色澤均勻，符合要求。

5、門、門鎖、鉸鏈、鎖桿等安裝正確，縫隙拒絕；門、封板等無晃動現象。

6、高低壓開關柜柜體、儀表板，門板等接地良好，接地良好，接地螺栓無油漆等污物。

7、容易造成人體操作傷害或?qū)Ь€傷害的安裝板、支架、電纜進出線孔等，應采取防護措施。

8、高低壓開關柜柜內清潔干凈，無異物；封板、門內外表面無油漬、污垢、灰塵等垃圾。

二、高低壓開關柜元器件安裝檢查

1、高低壓開關柜元器件型號、規格符合圖紙要求。

2、元器件安裝位置，安裝方式等符合元器件的安裝要求及技術要求。

3、斷路器本體面板與柜體面板孔縫隙均勻，縫隙尺寸偏差≤±1mm;

4、元器件固定螺栓（螺釘）、平墊、彈簧、螺母等規格合適；緊固螺栓力矩值符合要求，螺紋露出螺母2～5絲，螺母置于維護側。

5、各類元器件有附件的，附件應安裝完整、牢固、正確。

6、各類元器件內部、表面無鐵屑、線頭、扎帶等垃圾，清理干凈。

三、高低壓開關柜二次接線檢查

1、元器件標識，端子回路名稱標識完整，正確，整齊美觀，符合要求。

2、端子標號完整，正確。

3、導線兩端有線號；線號位置正確，整齊美觀。

4、接線必須整齊美觀，衡平豎直，符合工藝規范要求。

5、高低壓開關柜二次回路中的電氣間隙和爬電距離應符合二次接線施工規范要求。

6、導線穿過金屬隔板、母線、儀表門線把固定點等處，二次線應做防護處理。儀表門線把長度適中，做到門開啟、關閉自如。

7、選用各類銅接線頭的大小、規格符合元器件接線端子接線方式。

8、銅接頭的壓接方法正確，壓接牢固。接線螺栓螺釘、平墊、彈簧等規格一致，符合要求；螺栓緊固，螺紋露出螺母2～5牙；

9、同一批生產合同，予留導線長短適中、固定位置統一。如接地線、N線、電源線等可用直徑6mm左右的金屬圓形物體，將導線繞3～5圈。

10、二次接線必須按圖施工，接線正確，符合圖紙要求。端子接線預留位置正確，統一。

11、二次多余線頭需及時包扎，隱藏處理，并固定；線束不得有線頭裸露。

12、接線完工之后，線頭、扎帶等異物應及時清潔干凈。

四、高低壓開關柜一次導線制作安裝檢查

1、導線選用的型號、規格正確；導線相序連接正確。

2、導線兩端有相序標記；相序標記整齊美觀，牢固。

3、導線接頭規格選用正確，壓接方法正確、牢固。

4、導線長度適中，連接自然吻合，固定位置、方式正確，整齊美觀。

5、導線連接螺栓螺釘、平墊、彈簧、螺母等規格合適；緊固螺栓力矩值符合要求，螺紋露出螺母2～5絲，螺母置于維護側。

6、導線遇金屬邊口、金屬孔時，金屬孔、金屬邊口應做防護處理。

7、導線遇發熱元件、主母線時，導線應與發熱元件保持不小于5cm距離，如電抗器，加熱器等；導線不能緊靠主母線，電容器等。

8、主回路的電氣間隙和爬電距離符合要求。不同導電點位之間的電氣間隙不小于10mm，爬電距離不小于12.5mm。

9、導線不宜多束捆扎；預留導線的位置正確，長短適中，整齊美觀，固定可靠。

五、高低壓開關柜機構安裝檢查

1、高壓斷路器、低壓抽屜等動觸頭，有適量中性潤滑油脂；斷路器、低壓抽屜進出操作靈活，無卡滯現象。

2、高低壓機構，導軌等安裝正確，固定可靠。接地開關和分閘操作靈活，合分閘標記指示正確；接地刀口有中性潤滑油脂。

3、高壓機構聯鎖功能滿足“五防連鎖”要求。

4、高壓柜活門機構安裝正確，動作可靠，起落無偏差。

5、低壓合分閘操作機構安裝正確，固定可靠，操作靈活，并滿足機構聯鎖要求；合分閘標記指示正確。機構活動部位有適量中性潤滑油脂。

6、相同功能單元的手車，抽屜，斷路器等應能可靠互換。

六、高低壓開關柜母線安裝檢查

1、母線相序正確，一次方案符合圖紙要求；進出母線預留空間、位置正確，符合要求。

2、母線相序標識粘貼完整，正確，整齊美觀。

3、母線表面平整，無裂紋；連接孔，母線截、斷面應無毛刺等。

4、母線連接螺栓（螺釘）、平墊、彈簧、螺母等規格合適；緊固螺栓力矩值符合要求，螺紋露出螺母2～5絲，螺母置于維護側。

5、母線連接螺栓緊固后，螺栓有黑色緊固標記線，標記線標記符合要求。

6、主母線的電氣間隙和爬電距離符合要求。低壓柜電氣間隙不小于20mm，爬電距離不小于25mm。高壓6KV電氣間隙不小于100mm，10KV電氣間隙不小于125mm.

7、主母線熱縮套管規格正確，無破損，起皺，切斷面整齊。

8、母線連接面平整，無異物，連接自然吻合，可靠；要求連接面刷導電膏，應均勻涂抹厚度為0.3mm左右，連接完畢后，多余導電膏擦拭干凈。

9、用于連接一次或二次導線專用的連接片，連接片的方向，位置正確。

七、其他檢查

1、儀表門標牌、抽屜標牌、眉頭柜號牌、廠牌、模擬牌等，完整、整齊美觀、牢固、符合圖紙要求。

2、需要元器件型號規格標識、回路標識或住回路相序標識的，標識應完整，整齊美觀，正確。

3、高低壓開關柜中母線框、接地支架、電纜支架、絕緣子等安裝正確，牢固。開關柜排列組合符合圖紙要求。

4、高低壓開關柜內PE排、N排、一次轉接件及其他配件需要配螺栓是，螺栓數量，規格應正確。



以上部分就是高低壓開關柜的檢查介紹與分析，各位多多學習一下還是非常有作用的，必定電氣設備對于一些知識是必須要了解的。
