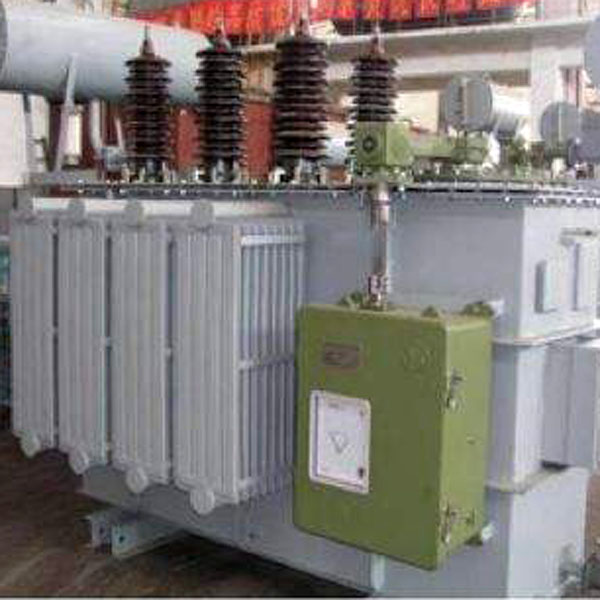

要了解這個設備，那么就需要我們了解無功補償的重要地方，那么下面我們就針對無功補償在電網中的作用有哪些地方來講解一下這個設備的作用吧。



一、無功補償在電網中的作用無功補償概述

電網中的電力負荷如電動機、變壓器等，大部分屬于感性負荷，在運行過程中需向這些設備提供相應的無功功率。在電網中安裝并聯電容器等無功補償設備以后，可以提供感性電抗所消耗的無功功率，減少了電網電源向感性負荷提供、由線路輸送的無功功率，由于減少了無功功率在電網中的流動，因此可以降低線路和變壓器因輸送無功功率造成的電能損耗，這就是無功補償。無功補償可以提高功率因數，是一項投資少，收效快的降損節能措施。

電網中常用的無功補償方式包括：①在變電所母線集中安裝并聯電容器組；②在高低壓配電線路中分散安裝并聯電容器組；③在配電變壓器低壓側和用戶車間配電屏安裝并聯補償電容器；④在單臺電動機處安裝并聯電容器等。

裝無功補償設備，不僅可使功率消耗減小，功率因數提高，還可以充分挖掘設備輸送功率的潛力。

確定無功補償容量時，應注意以下兩點：①在輕負荷時要避免過補償，倒送無功造成功率損耗增加，也是不經濟的。②功率因數越高，每千乏補償容量減少損耗的作用將變小，通常情況下，將功率因數提高到0.95就是合理補償。

二、無功補償在電網中的作用無功補償改善電能質量

電網中無功補償設備的合理配置，與電網的供電電壓質量關系十分密切。合理安裝補償設備可以改善電壓質量。

負荷(P+JQ)電壓損失ΔU簡化計算如下： ΔU=(PR+QX)/U(1) 式中:U-線路額定電壓，kV P-輸送的有功功率，kW Q-輸送的無功功率，kVar R-線路電阻，Ω X-線路電抗，Ω

安裝補償設備容量Qc后，線路電壓降為ΔU1，計算如下： ΔU1=[PR＋(Q－Qc)X]/U(2)

很明顯，ΔU1＜ΔU，即安裝補償電容后電壓損失減小了。由式(1)、(2)可得出接入無功補償容量Qc后電壓升高計算如下： ΔU-ΔU1=QcX/U(3)

由于越靠近線路末端，線路的電抗X越大，因此從(3)式可以看出，越靠近線路末端裝設無功補償裝置效果越好。

三、無功補償在電網中的作用無功補償降低電能損耗

安裝無功補償主要是為了降損節能，如輸送的有功P為定值，加裝無功補償設備后功率因數 由cosφ提高到cosφ1，因為P＝UIcosφ，負荷電流I與cosφ成反比，又由于P＝I2R，線路的有功損失與電流I的平方成正比。當cosφ升高，負荷電流I降低，即電流I降低，線路有功損耗就成倍降低。反之當負荷的功率因數從1降低到cosφ時，電網元件中功率損耗將增加的百分數為ΔPL%，計算如下： ΔPL%＝(1/cos2φ-1)·100%(4) 功率因數降低與功率損耗增加的百分數之間的關系如表1。

表1

功率因數從1降低到左列數值 0.95 0.9 0.85 0.8 0.75 0.7 0.65

電網元件中有功損耗增加百分數△% 11 23 38 56 78 104 136

功率因數提高對降低有功功率損耗的影響見表2。

表2

功率因數由右列數值提高到0.95 0.6 0.65 0.7 0.75 0.8 0.85 0.9

可變有功功率損耗降低的百分數 60 53 46 38 29 20 10

四、無功補償在電網中的作用無功補償挖掘發供電設備潛力

(1)　在設備容量不變的條件下，由于提高了功率因數可以少送無功功率，因此可以多送有功功率?？啥嗨偷挠泄β?Delta;P計算如下： ΔP=P1-P=S(cosφ1-cosφ)(5)

(2)　如需要的有功不變，則由于需要的無功減少，因此所需要的配變?nèi)萘恳蚕鄳販p少ΔS計算如下： ΔS＝S-S1＝P(1/cosφ-1/cosφ1)(6)

可以減少供電設備容量占原容量的百分比為ΔS/S計算如下： ΔS/S=(cosφ1-cosφ)/cosφ1=(1-cosφ/cosφ1) (7)

(3)　安裝無功補償設備，可使發電機多發有功功率。系統采取無功補償后，使無功負荷降低，發電機就可少發無功，多發有功，充分達到銘牌出力。

五、無功補償在電網中的作用無功補償減少用戶電費支出

(1)　可以避免因功率因數低于規定值而受罰。

(2)　可以減少用戶內部因傳輸和分配無功功率造成的有功功率損耗，因而相應可以減少電費的支出。

綜上所述，采用無功補償可以提高功率因數，是一項投資少，收效快的節能措施。并聯補償電容器原理簡單、使用方便、運行經濟、投資省、可以分組投切保證電壓合格率和合理的功率因數。我國各地區配網和農網很多地方平均功率因數偏低，有降低線損的潛力。通過計算，采用補償電容器進行合理的補償一定能取得顯著的經濟效益。



以上部分就是無功補償在電網中的應用，和作用詳解。
