其實kyn28A高壓開關柜在開關柜中還是比較常見的型號特征，那么用法也是非常廣泛的，那么現在我們就來看看KYN28A-12高壓開關柜特點與機構分析。



KYN28A-12開關柜（全稱：鎧裝型移開式交流金屬封閉開關設備）系三相交流50Hz的戶內成套配電裝置，用于接受和分配3.6-12 千伏的網絡電能并對電路實行控制保護及監測。本開關柜能滿足GB3906、DL404、IEC-298 等標準要求，并具有防止誤操作斷路器，防止帶負荷推拉手車，防止帶電關合接地開關，防止接地開關在接地位置送電和防止誤入帶電間隔，即簡稱的“五防功 能”。它既能配用ZN63A（即VSI）真空斷路器，也可配置進口VD4 真空斷路器。
這個大家要記住了，也只有做好了這些才能夠更進一步的了解這個高壓開關柜。

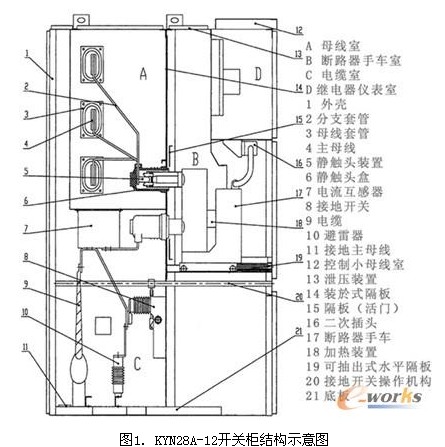

KYN28型高壓開關柜按GB3906-91《3-35KV交流金屬封閉開關設備》設計。整體由柜體和中置式可抽出部件（即手車）兩大部分組成，開關柜的結構示意圖見圖 1。柜體分隔為四個獨立小室(A:母線室,B:斷路器手車室,C:電纜室,D:繼電器儀表室)，當斷路器室門打開時具有架空進出線、電纜進出線及其它功能 方案，經排列、組合后能成為各種主結線方案的配電裝置。本開關柜可以從正面進行安裝調試和維護，即保證了安全性；又提高了靈活性，體積小，減少了占地面 積。




KYN28A-12高壓開關柜結構概述：

    1、基本結構：

    開關柜由固定的柜體和真空斷路器手車組成，這是它的基本結構。開關柜及安裝的電氣元件參見結構示意圖。

    2、KYN28A-12高壓外殼和隔板：

    開關柜的外殼和隔板由優質鋼板制成，具有很強的抗氧化、耐腐蝕功能，且剛度和機械強度比普通低碳鋼板高。三個高壓室的頂部都裝有泄壓裝置。出現內部故障 時，高壓室內氣壓升高，由于柜門已可靠密封，高壓氣體將通過泄壓裝置泄壓。相鄰的開關柜由各自的側板隔開，拼柜后仍有空氣緩沖層，可以防止開關柜被故障電 弧貫穿熔化。繼電器儀表室D裝配成獨立隔室，與高壓區域分隔開。隔板將斷路器手車室B和電纜室C隔開，即使斷路器手車移開（此時活門會自動關閉），也能防 止操作者觸及母線室A和電纜室C內的帶電部分。卸下緊固螺栓就可移開水平隔板，便于電纜密封終端的安裝。

    3、KYN28A-12高壓開關柜內獨立的小室：

    （1）KYN28A-12高壓斷路器手車室

    斷路器手車裝在有導軌的斷路器手車室B內，其示意圖如圖2所示?？稍谶\(yùn)行、試驗/隔離兩個不同位置之間移動。當手車從運行位置向試驗/隔離位置移動時，活 門會自動蓋住靜觸頭，反向運行則打開。手車能在開關柜門關閉的情況下操作，通過門上的觀察窗可以看到手車的位置、手車上的ON（斷路器合閘）/OFF（斷 路器分閘）按鈕、合分閘狀態指示器和儲能/釋放狀況指示器。



手車可采用手動進行移動?？蚣苡珊辖痄摪迤囱b而成，上面裝斷路器和其他設備。具有彈簧觸頭系統的觸臂裝在斷路器的極柱上，當手車插入到運行位置時起電氣聯 接作用。手車于開關柜之間的信號、保護和控制線，用一個控制線插頭聯接。手車剛插入開關柜就固定在試驗/隔離位置，同時也可靠地聯接到開關柜的接地系統。 手車的所在位置，能通過觀察窗或裝在低壓室面板上的手車電氣位置指示器看到。

    （2）KYN28A-12高壓母線室

    母線從一個開關柜引至另一個開關柜，通過分支母線和套管固定。矩形的分支母線直接用螺栓聯接到主母線上，不需任何聯接夾。所有母線和分支母線都用熱縮套管覆蓋。套管板和套管將柜與柜之間的母線隔離起來，并有支撐作用。對電動應力大的開關柜，一般需要這種支持。

    （3）KYN28A-12高壓電纜室

    電流互感器和接地開關裝在電纜室后部。電纜室也可安裝避雷器。當電纜室門打開后，有足夠的空間供施工人員進入柜內安裝電纜（最多可并接6根）。蓋在電纜入 口處的底板可采用非導磁的不銹鋼板，是開縫的，可拆卸的，便于現場施工。底板中穿越一、二次電纜的變徑密封圈開孔應與所裝電纜相適應，以防小動物進入。

    （4）KYN28A-12高壓繼電器儀表室

    開關柜的二次元件裝在低壓室內及門上。控制線線槽空間寬裕，并有蓋板，左側線槽用來引入和引出柜間連線，右側線槽用來敷設開關柜內部連線。低壓室側板上有控制線穿越孔，以便控制電源的聯接。



以上部分就是我們針對高壓開關柜給出的一些特征以及特點分析。
