源創變頻器在雕刻機上的應用有哪些
時間:2017-03-25 10:18 來源:未知 作者:admin
文章摘要：源創電氣公司為大家講解一下了。 一、雕刻機的功能需求： 1.控制方式選擇用V/F控制，多段V/F曲線。 2.需要端子控制作為命令源，二線式端子控制：只需一個正轉命令FWD（XF輸入）。 3.※頻率源為模擬量設定（電腦控制板輸出0～10VDC），只需要從V1端口輸入頻率
源創電氣公司為大家講解一下了。
1.控制方式選擇用V/F控制，多段V/F曲線。
2.需要端子控制作為命令源，二線式端子控制：只需一個正轉命令FWD（XF輸入）。
3.※頻率源為模擬量設定（電腦控制板輸出0～10VDC），只需要從V1端口輸入頻率指令即可。
4.最高運行轉速一般在24000r/min，換算變頻器的運行頻率為400Hz（2級的高速電機），最低的切削轉速為2000r/min，
我們用650Hz的非標可以很好的滿足其要求。
5.加速和減速時間根據客戶自身需求，一般在20～30s，因運行的轉速比較高，所以需要帶制動單元的變頻器。
6.需要故障信號輸出信號和故障復位信號（兩組可編程繼電器輸出，X1-X7多功能端子均可作復位輸入）。
二、雕刻機的性能需求：
1.全速度范圍內速度波動小。
2.低速力矩大，可以保證低轉速切削。
3.加減速的時間盡量短。
最低的切削轉速可以在500r/min以下。我司CFC710系列變頻器可以做多段VF曲線，可以很好的控制高低速的不同轉矩提升，因此能很好的滿足高速雕刻機上的要求。單從功能上講，我司的CFC610系列變頻器也可以滿足其要求。
具體的調試參數(針對額定頻率400Hz，額定電壓380V，額定轉速24000)：
| 序號 | 參數代碼 | 設定值 | 功能說明 | 備注 |
| 1 | F000 | 1 | 運行命令方式為外部端子啟動 | |
| 2 | F001 | 2 | 頻率設定通道為端子電壓V1模擬輸入 | |
| 3 | F004 | 400HZ | 上限頻率為400HZ | |
| 4 | F045 | 400HZ | 上限對應頻率為400HZ | |
| 5 | F006 | 20-30S | 加速時間 | 根據實際生產工藝需求進行設定 |
| 6 | F007 | 20-30S | 減速時間 | |
| 7 | F018 | 2 | 電機級數 | |
| 8 | F019 | 400HZ | 電機額定頻率 | |
| 9 | F020 | 380V | 電機額定電壓 | |

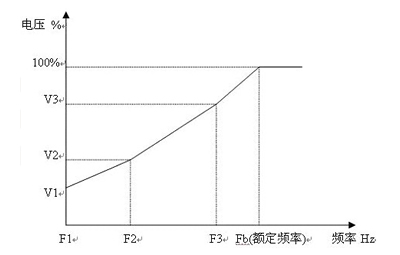

| 10 | F021 | 2 | 多點自定義V/F曲線 | |
| 11 | F023 | 300HZ | V/F頻率點3 |
根據實際情況可以對F023-F028進行適當調整，保證其在切削狀態下不過流。 |
| 12 | F024 | 75%-80% | V/F電壓點3 | |
| 13 | F025 | 100HZ | V/F頻率點2 | |
| 14 | F026 | 26%-30% | V/F電壓點2 | |
| 15 | F027 | 0HZ | V/F頻率點1 | |
| 16 | F028 | 2%-4% | V/F電壓點1 |
