１．PLC的供電一般，從哪里配線啊，廠家說PLC用的，是220V的電源，但是低壓配電室都用，的塑殼斷路器，只能配三相的電，比較小的項目還需要，在控制室單獨設一個配電箱嗎，出一路ＰＬＣ供電，剩下的都備用了有點浪費啊。

    ２．PLC供電是否有必要上UPS，UPS一般怎么確定容量呢。

　?。常甈LC內部分24V模塊回路，和220V儀表回路，如果用UPS，大家一般是整個ＰＬＣ供電進線，回路前面配上UPS還是只在24V，回路前面加上ＵＰＳ呢。

220V的控制儀表的安裝，位置離中控室比較遠（約200米），還有沒有必要從中控室，送電源線過去了，如果只送信號線，電源直接從現場配電箱，（主要負荷是給電機，）引會不會有什么問題，需要在配電柜里加一個隔離變壓器嗎。

一般來說，對于PLC柜的供電，一般都是采取雙回路供電，保證供電可靠性，其次，220V電源一般是從380V低壓配電柜，（一般是MCC柜），任意一相加跟N線就夠了，但是，這2個電源必須是從不同的380V分段母線取的，之間還要電氣聯鎖，（加電壓檢測繼電器）的。同一個分段上的取得兩路，電源是不算雙回路供電的。希望能幫到你。

塑殼斷路器可以只接兩相，用三芯電纜引至PLC。

UPS的容量根據停電后UPS需要，承載的用電負荷容量選擇，（包括PLC、儀表、主機后臺等），再選擇一個需要持續供電的時間，常用的1KVA,60MIN這種。

一般可靠性要求高的地方，現場儀表的電源都是，直接從PLC引出的，如果接到別的無關的回路上，容易發生其他回路斷電操，作時發生不必要的儀表失電而影響生產，如果儀表距離很遠，而且現場存在需要控制的設備，可以通過設置遠程I/O來實，現附近儀表的供電和信號采集。直配的話，200米的距離需要考慮儀表，電源線的壓降和模擬信號干擾源的屏蔽措施。

個人認為從塑殼斷路器任取2相，接380/220帶屏蔽層的變壓器，塑殼斷路器剩余的1相接，在PLC輸出控制電源，這樣可以防止電源干擾，而且當380電源缺相時，可以及時停止設備運行。

剛接觸供配電不久，有個小問題請教一下各路大神。

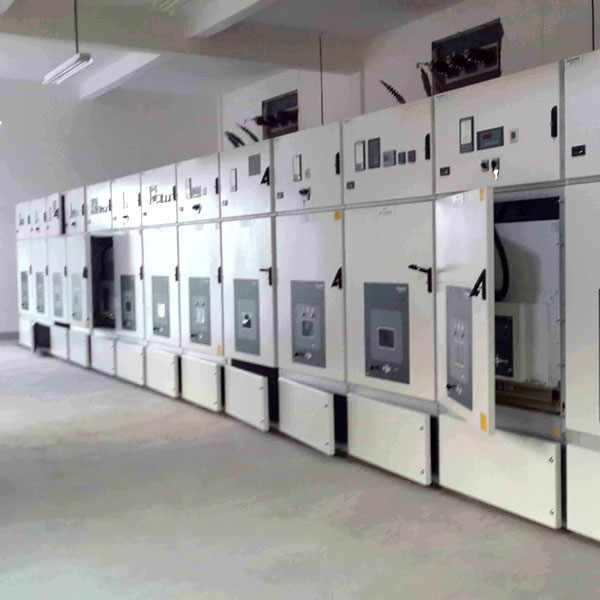

10KV高壓柜的柜頂小母線，的作用是什么啊，這些小母線的電源從哪引啊。



屏頂小母線分為電壓母線，合閘母線，控制母線，交流母線。

電壓母線一般電壓為57.7V，電源取自PT柜電壓互感器二次側，作為繼電保護的電壓采樣。

合閘母線一般為直流220V，取自直流屏，作為斷路器直流儲能電機的電源，有的也有交流220V的，可取自電源用電壓互感器或站用變。

控制母線一般為直流220V，取自直流屏，作為斷路器控制合閘和跳閘的電源，有的也有交流220V。

交流母線為交流220V，取自交流屏或站用變，作為柜內照明和電磁鎖等的電源。

同時供電、控制3臺泵，2臺格柵機，5個液位計的控制柜需要定做嗎。



今天去檢測消火栓和噴淋泵，啟動后，發現控制柜里面有個東西再報警，這個是什么啊。請問一般像這種柜子，里要裝些什么保護裝置。



蜂嗚器吧，電柜在自動下，啟動蜂嗚器會報警。



一般消防泵啟動說明有火災發生，同時控制柜也會有相應的蜂鳴報警，正規做法。
