開關柜是一種常用的電氣設備，工作時其外線先入柜內主控開關，然后進入分控開關，各分路按其需求設置。如儀表、自控、電動磁力開關，各種交流觸摸器等，一般有的開關柜還設有高壓室開關柜和低壓室開關柜，設有高壓母線(如發電廠)，還有的設有為了保護主要設備的低周減載（低周低壓解列裝置、頻率電壓緊急控制）。

開關柜作用：

開關柜主要用于在電力系統進行發電、輸電、配電和電能轉換的過程中，起到對用電設備進行開合、控制和保護的作用。

開關柜組成及用途：

開關柜主要由斷路器、隔離開關、負荷開關、操作機構、互感器以及各種保護裝置組成，根據電壓等級不同主要分為高壓開關柜和低壓開關柜。適用于發電廠、石油化工、變電站、礦場企業、輕工紡織、高層建筑等各種不同的場合。

高壓開關柜結構以及原理：

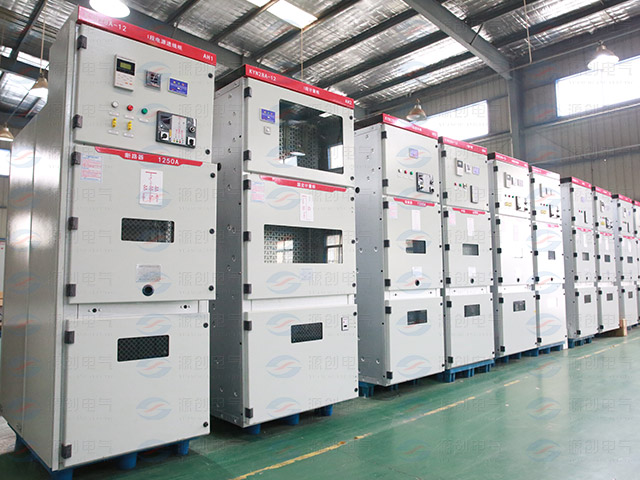

高壓開關柜是指在電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用。高壓開關柜的柜體為組裝式結構，因此開關柜不靠墻安裝。柜體分四個單獨的隔室：手車室、主母線室、電纜室、繼電器儀表室。

高壓開關柜運行時，主母線室貫穿聯接相鄰兩柜，用裝在柜側壁隔板上的母線套管支撐固定，全部母線用熱縮絕緣套管封閉。主母線和聯絡母線采用矩形截面的銅排，分支母線直接聯接于靜觸頭盒和主母線之間。如果出現內部故障電弧，柜側壁的隔板和母線套管能有效防止事故向鄰柜蔓延，因此開關柜具有較大的電纜室空間，能把電流互感器、接地開關、避雷器等電氣元件布置在電纜室內。

高壓開關柜中的“機械聯鎖”是確保設備和人身安全、防止誤操作的重要措施?！?～5kV交流金屬封閉開關設備》（GB3906－91）中對此作了明確規定，此國家標準把“聯鎖”描述為“金屬封閉式開關設備應具有：防止帶負荷分、合隔離開關（隔離插頭）。防止誤分、誤合斷路器、負荷開關、接觸器（允許提示性）。防止接地開關處在閉合位置時關合斷路器、負荷開關等開關。防止在帶電時誤合接地開關。防止誤入帶電隔室等功能”，上述五項防止電氣誤操作的內容，簡稱“五防”。
