一、水電阻與熱變電阻。

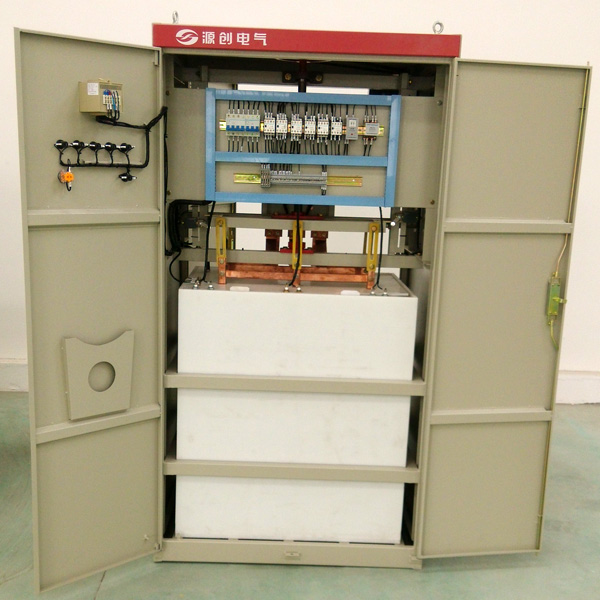

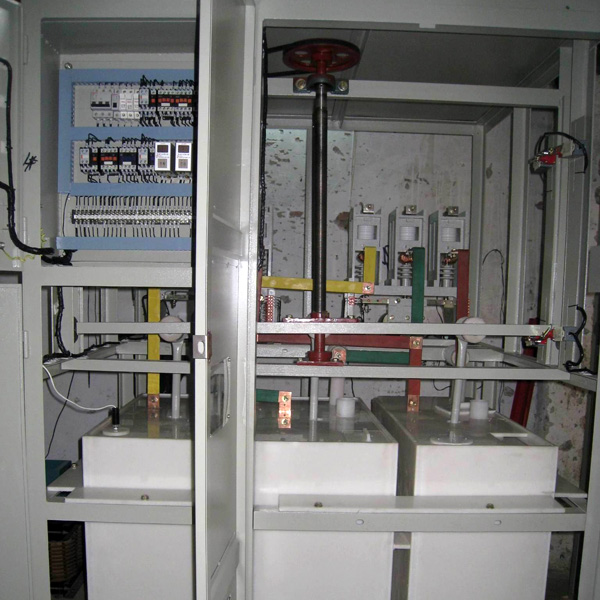

1、水電阻式軟起動。是在電機的定子或轉子，回路中串入液體電阻，的起動方式。當電機起動過程中，裝置通過改變極板的距離，相應的改變極板間液體電阻，從而調節了電機的電壓。



水電阻起動最大的優點就是。

A、價格便宜。由于沒有采用，現代功率電子器件，而采用機械調節極板，距離的方式，技術含量低，所以售價相對較低。

B、可以用于繞線電機。由于水電阻可串入，繞線電機的轉子回路，可以重載起動。

但是水電阻的，缺點也是顯而易見的。

A、體積大。由于無法利用功率，電子器件的開關控制特性，只能把電機起動時的，電壓降在水阻的溶液中。如果起動1000KW的電動機，則起動過程中水阻，消耗的平均功率可達幾百KW，如此大的功率最終轉化為熱量，需要很大體積的，溶液箱承受此功率，占用了很多的空間。

B、安全性差。由于水電阻靠液體來為，電機定子三相降壓，絕緣困難，處理不好可能引起起火，高壓接地等事故。

C、水電阻還有壽命低、環境適應性差的缺點。由于存在需要機械調節的移動極板，降低了裝置的可靠性，同時環境溫度對其，起動性能有很大影響，比如溫度低于溶液的，冰點致使溶液結冰，使裝置無法使用等。

D、無法頻繁起動，不適合一拖多。初次起動后，如果要再次起動，就需等溶液溫度降低，需要等待很長的時間。否則溶液有可能因，溫度過高而大量汽化。同理如果系統設計，成一拖多工作方式，如果水電阻功率按單臺設計，電機就不可能依次起動，必須等待，如果水電阻功率按多臺累加設計，則大大的增加了系統的成本和體積，價格上已無太大優勢了。

E、維護成本較高，水電阻式存在水的蒸發問題、污染問題等，如果換水時間掌握不好，可能會出現更大的問題。

2、熱變電阻與水電阻，都屬于液體電阻，不同點是取消了移動極板，靠溶液的溫度電阻特性，限制電機的電流。液體電阻的一切缺點它都有，只是它沒有移動極板，提高了機械方面的可靠性，但溶液電阻的變化是有限的，而且受溫度的影響很大，起動的成功率大大降低了，而且此特點使他完全不受控，只能聽天由命。



二、開關變壓器，方式的軟起動。

把變壓器的原邊串入，電機定子回路，通過控制可控硅短，接變壓器副邊，來改變?cè)呺娏鳎瑥亩刂齐姍C(jī)的起動過程。此種方式軟起動是通過，變壓器的降壓原理，避免了可控硅的直接，串聯中的均壓?jiǎn)栴}，從而回避了技術難點。

但此種方式也是有一定的缺點，既雖然通過變壓器把可控硅上，的電壓降低了N倍，但根據變壓器原理，可控硅上承載的電流，就要增加N倍，在容量稍大的電機上，就需要并聯可控硅，可見此種方式并沒有減小，可控硅容量（承載電壓*電流），而且多了一只開關變壓器。



三、磁控軟起動。

此種方式是通過磁放大原理，在飽和電抗器的控制線圈，中加入較小的控制電流，使電抗器的飽和程度有所改變，從而改變串入電抗器，的電機的起動電流。此種方式運用了磁放大原理，從而達到以較小的功率控制較大功率的目的。

此種方式的優點，電感的體積和成本，比變壓器有所降低。

缺點：

1、響應慢，由于串入定子回路中的，電感具有電流的滯后性，在控制系統發出控制指令，到電感達到指令的設置要求，大約需要1S以上。

2、功率因數低，由于電機起動時功率因數，本來就不高，定子中串入電感，更加降低了功率因數，起動電流的利用率不高。

3、噪聲大，起動時噪音明顯。



四、可控硅串入方式軟起動。

這是國外中高壓領域廣泛，應用的起動方式，是國際上的主流起動方式。它是應用了可控硅串聯技術，通過光纖傳輸控制信號，控制可控硅串的同時導通和關斷，從而控制電機的起動過程。

可控硅方式軟起動有諸多的優勢，比如：

1、體積小，重量輕。

2、控制迅速，響應快。

3、可頻繁起動。

4、可靠性高，起動成功率有保證。

鑒于以上優勢，可控硅方式軟起動是除變頻起動外，其他幾種軟起動中性能最優的起動方式。

至于價格方面，由于此項技術門檻較高，以前此類產品均為進口，給人以高價的印象，但是隨著半導體功率器件，的技術越來越成熟、半導體元件的價格和國內，有實力的公司的介入，可控硅方式軟起動價格已達到了，人們可以接受的程度，所以從發展的角度看，可控硅方式軟起動必將取代，其他幾種方式軟起動成為主流。
