交流匯流箱選用交匯流箱，IP65，戶外使用。
光伏交流防雷匯流箱的作用是對逆變器的輸出進行匯流，匯流箱應具有以下功能：
1. 滿足室外安裝的使用要求，防水、防銹、防曬，防護等級為IP65。
2. 輸入路數(shù)可定制，每路輸入電流最大可達80A。
3. 最高輸入、輸出電壓最高達660VAC。
4. 配有防雷器。
5. 輸出回路采用高品質斷路器,容量根據(jù)輸入路數(shù)確定。
6. 掛壁式安裝，體積小、重量輕，降低工程施工成本。

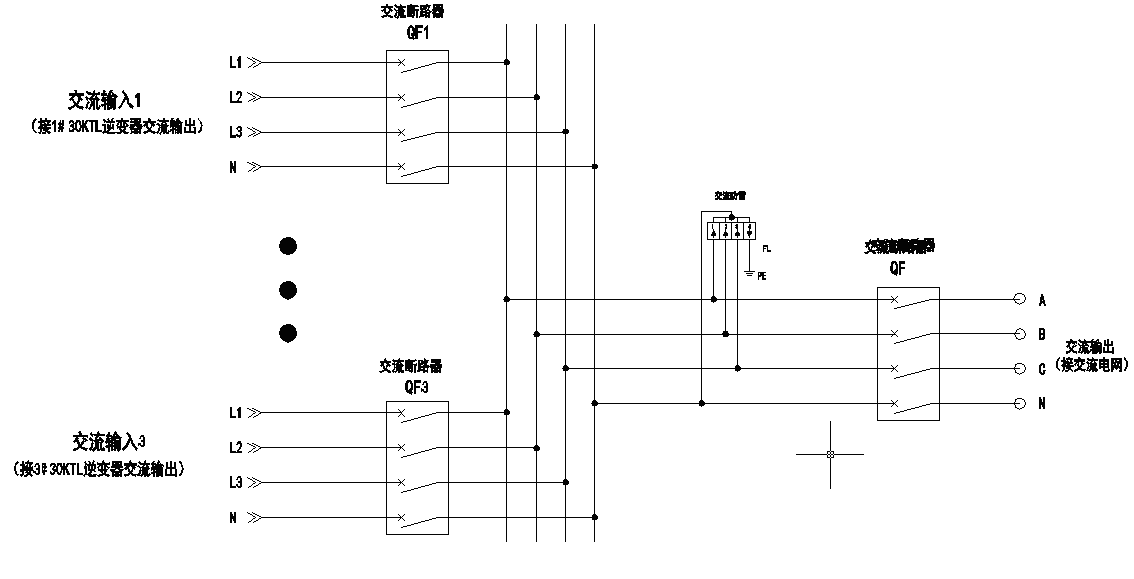

光伏防雷匯流箱的電氣原理框圖如圖所示：



交流匯流箱的安裝可以參考逆變器壁掛架的安裝方式，可以利用膨脹螺栓固定在墻面上，也可以固定在金屬支架上。
