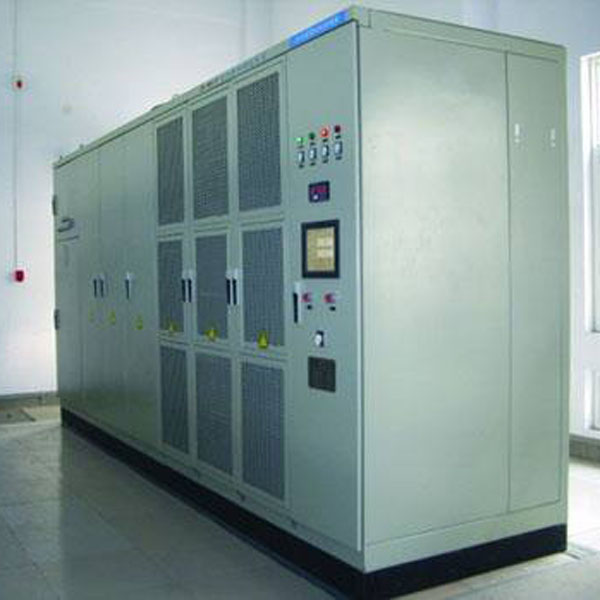

Ø變頻器為高，高結構， 10KV直接輸出，不需輸出升壓變壓器，輸出為單元串聯移，相式PWM方式。

Ø系統一體化設計，包括輸入干式隔離變壓器，變頻器等所有部件及內部連線，用戶只須連接高壓輸入，高壓輸出，低壓控制電源和控制信號線即可。整套系統在出廠前進行整體測試。

Ø48路脈沖輸入符合，并優于IEEE519～1992及，GB/T14549～93標準對電壓失真，和電流失真最嚴格的要求。

Ø在20～100%的負載變化情況，內達到或超過0.95的功率因數，并且電流諧波少，無須功率因數補償/諧波抑制裝置。

Ø無需濾波器變頻器，就可輸出正弦輸出，電流和電壓波形，對電機沒有特殊的要求，可以使用普通異步電機，電機不必降額使用。具有軟起動功能，沒有電機啟動沖擊引起，的電網電壓下跌，可確保電機安全、長期運行。

Ø變頻裝置輸出波形，不會引起電機的諧振，轉矩脈動小于0.1%。可避免風機喘振現象。變頻器有共振點頻率跳躍功能。

Ø變頻裝置對輸出，電纜無特殊要求，電機不會受到共模電壓和dv/dt的影響。

Ø變頻器可在輸出不帶電機的情況下進行空載調試，也可在沒有10kv高壓情況下用，低壓電進行空載調試。

Ø控制系統采用全數字微機控制，有很強的自診斷功能，能對所發生的故障類型及故障，位置提供中文指示，能在就地顯示并遠方報警，便于運行人員和檢修，人員能辨別和解決所出現的問題。

Ø具有就地監控方式和遠方監控方式。在就地監控方式下，通過變頻器上的觸摸屏顯示，可進行就地人工啟動、停止變頻器，可以調整轉速、頻率。就地控制窗口采用，中文操作界面，功能設定、參數設定等均采用中文。賣方提供的變頻裝置支撐軟件，為漢化的最新的正版軟件。

Ø變頻器高壓主回路，與控制器之間為光纖連接，具有很高的通信速率，和抗干擾能力，安全性好。

Ø轉矩特性，0～50Hz恒轉矩特性，額定轉矩輸出，轉矩階躍響應＜200ms。50Hz以上恒功率特性，最大轉矩與轉速成反比下降。

Ø輸出頻率0～80Hz，根據電機情況可設定)。

Ø變頻器抗地震能力為7級，振動0.5G。

Ø安裝、設定，調試簡便。

Ø功率電路模塊化設計，維護簡單；。

Ø完整的故障監測電路，精確的故障報警保護。

Ø自帶冷卻風機，風機電源與控制電源分開取電，電源取自輸入側變壓器。



Ø具有雙路控制電220VAC，一路為干式變壓器的低壓側220VAC，另一路為外部現場提供的，控制電源220VAC，在調試過程中，無需加高壓電就可以檢測，輸出波形正常與否，對現場安裝調試人員及人員的培訓很方便，且大大提高了系統的安全性。

Ø內置PLC，易于改變控制邏輯關系，適應多變的現場需要。

Ø可靈活選擇現場，控制/遠程控制，

Ø可接受和輸出0～5V，4～20mA工業標準信號。

Ø可根據用戶需要，內置PID調節器。




Ø完整的通用，變頻器參數設定功能。

Ø優異的性能/價格比。

Ø自備UPS，可維持30分鐘。

Ø瞬時掉電再啟動功能。

Ø飛車啟動功能，在電機轉動狀態變頻器可以接入，實現工頻轉變頻，適應于風機類負載）。

Ø中性點漂移功能，某單元有故障時可利用此功能，將故障單元自動旁路并調整輸出，使三相平衡。

結構

變頻器的功率單元，為模塊化設計，可以從機架上抽出，移動和更換，所有功率單元是完全一致的，如果某一單元由于故障而不能正常工作，可以在允許設備退出的時間，用備用單元將其替換。即：在變頻停機高壓，切斷的情況下，拔掉故障單元的四根光纖，用扳手卸下故障單元的，R、S、T、U、V五根連線。拆下故障單元與軌道的固定螺絲，將故障單元輕輕拿下，按拆卸相反的順序?qū)溆?，單元裝上并接好即可。更換一個單元的時間只需5分鐘。更換單元不須專用工具。

逆變器側采用，高開關頻率的IGBT器件，保證良好的輸出波形。

輸入側的隔離變壓器能保護電機，不受共模電壓的影響。

整個變頻系統采用強迫風冷，冷卻系統可靠，平均無故障時間≥變頻裝置本身，每一套冷卻裝置拆裝方便，滿足變頻裝置的安全可靠地運行。
